详细说明

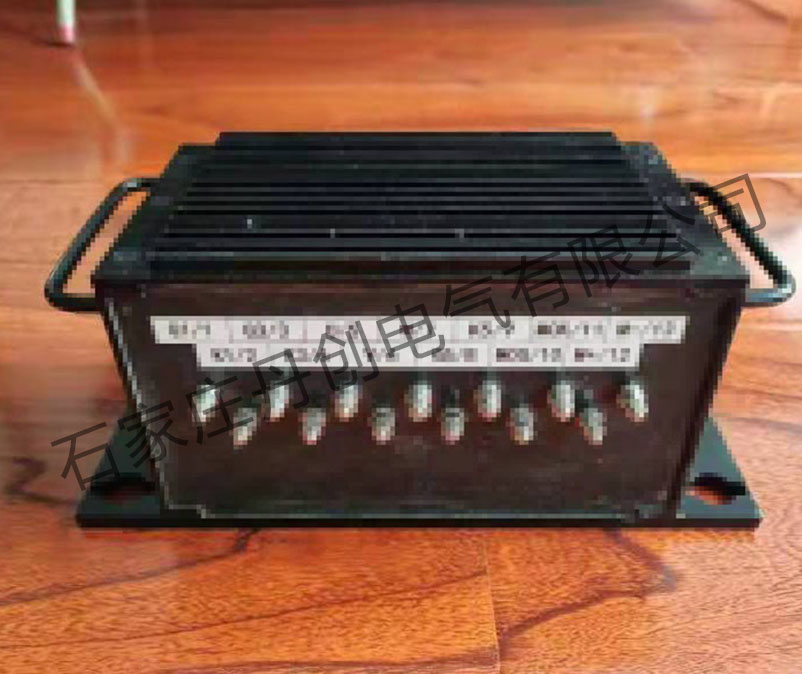

旋转主控模块

一、概述

旋转主控制模块是工厂爆炸环境下运行的增安型无刷励磁同步电机旋转整流器上的专用部件,一般不单独使用,本产品仅适用在增安型无刷励磁同步电动机上,控制电动机启动灭磁和旋转整流。

二、性能指标

端子输入、输出特性

输入电路:电压24V-270V

输出电路:电压12V

电流 <200mA(通态,每路)

三、使用条件

1、海拔不超过1000m;

2、环境温度+5~+40℃;

3、相对湿度不大于85%;

4、安装在增安型无刷励磁同步电机的旋转整流器上。

六、使用方法

1、旋转控制模块的具体参数由无刷励磁设计人员根据相应电机的参数计算确定,制成后不可调整,每台电机旋转控制模块未经设计人员同意不得在其他电机上使用。

2、安装时旋转模块外壳与旋转整流器金属盘体之间要设置绝缘层,不得直接安装。

3、安装时,固定螺钉必须扭紧,并有防松措施,保证在电机长期运行过程中不会松动。

4、连接电缆,必须采用封闭环式端子,结合部压紧灌锡焊接并进行绝缘包扎处理。用双螺母压紧,并将电缆捆扎牢靠。

5、接线完成后,接线端子和接线柱表面喷涂耐弧漆。

收藏
  • 商品说明
  • 商品参数

一、概述

旋转主控制模块是工厂爆炸环境下运行的增安型无刷励磁同步电机旋转整流器上的专用部件,一般不单独使用,本产品仅适用在增安型无刷励磁同步电动机上,控制电动机启动灭磁和旋转整流。

二、性能指标

端子输入、输出特性

输入电路:电压24V-270V

输出电路:电压12V

电流 <200mA(通态,每路)

三、使用条件

1、海拔不超过1000m;

2、环境温度+5~+40℃;

3、相对湿度不大于85%;

4、安装在增安型无刷励磁同步电机的旋转整流器上。

六、使用方法

1、旋转控制模块的具体参数由无刷励磁设计人员根据相应电机的参数计算确定,制成后不可调整,每台电机旋转控制模块未经设计人员同意不得在其他电机上使用。

2、安装时旋转模块外壳与旋转整流器金属盘体之间要设置绝缘层,不得直接安装。

3、安装时,固定螺钉必须扭紧,并有防松措施,保证在电机长期运行过程中不会松动。

4、连接电缆,必须采用封闭环式端子,结合部压紧灌锡焊接并进行绝缘包扎处理。用双螺母压紧,并将电缆捆扎牢靠。

5、接线完成后,接线端子和接线柱表面喷涂耐弧漆。
