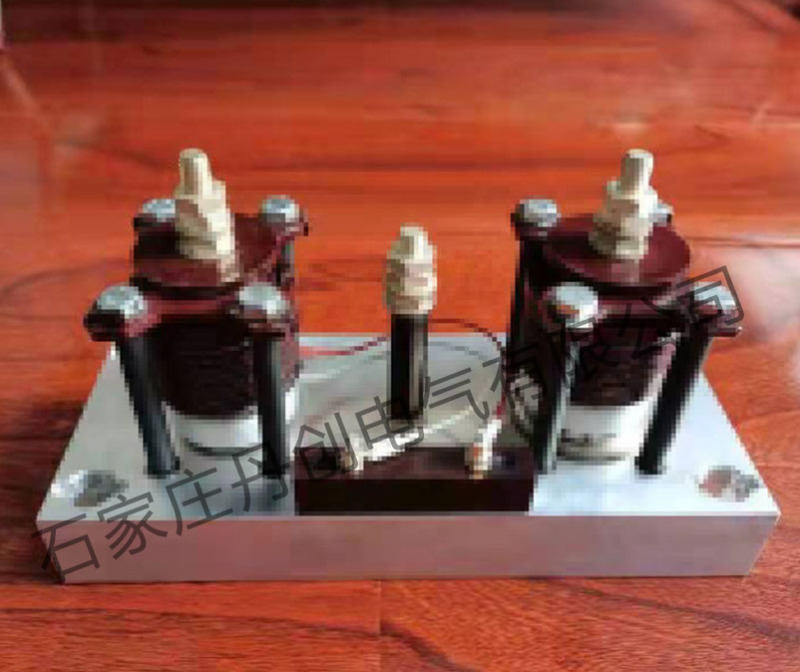

旋转启动功率模块

一、概述

旋转启动功率模块是工厂爆炸性环境下运行的增安型无刷励磁装置旋转整流器上的专用部件，一般不作他用。具体规格型号由无刷励磁设计人员根据相应电机的参数计算确定。

二、基本参数

电压参数：1600V、1800V、2000V、2200V、2400V、2600V

电流参数：200A、300A、400A、500A、600A、800A

三、使用条件

1、海拔不超过1000m；否则降额使用。

2、环境温度＋5～＋40℃；

3、相对湿度不大于85％；

4、安装在增安型无刷励磁同步电机的旋转整流器上。

四、使用方法

1、旋转启动模块为专用部件，一般不作他用。

2、旋转启动模块的具体参数由无刷励磁设计人员根据相应电机的参数计算确定，一台电机的旋转启动模块未经设计人员同意不得在其他电机上使用。

3、安装时模块散热器与旋转整流器金属盘体之间要设置绝缘层，不得直接安装。

4、安装时，固定螺钉必须扭紧，并有防松措施，保证在电机长期运行过程中不会松

动。

5、连接电缆或铜排时，不得直接在接线螺杆上施加扭转力矩，应用一个扳手固定住

内侧的单个螺母或连接熔断器的六角铜杆，然后用另一个扳手扭紧外侧的双螺母。

6、连接电缆，必须采用封闭环式端子，结合部压紧灌锡焊接并进行绝缘包扎处理，

或者用铜排连接，铜排表面进行绝缘处理，将电缆捆扎牢靠。

7、接线完成后，接线端子和接线柱表面喷涂耐弧漆。

8、散热器表面不得喷涂任何涂料，以保持其良好的散热性能。
